Kiến thức

Các lỗi ép phun PP thường gặp: Short shot, bavia, cong vênh, co rút, sink mark và cách xử lý

CÁC LỖI ÉP PHUN PP THƯỜNG GẶP: SHORT SHOT, BAVIA, CONG VÊNH, CO RÚT, SINK MARK VÀ CÁCH XỬ LÝ

Trong sản xuất sản phẩm polypropylene bằng công nghệ ép phun, PP được xem là một trong những loại nhựa tương đối dễ gia công. Tuy nhiên, “dễ ép” không đồng nghĩa với việc quá trình sản xuất luôn ổn định. Trên thực tế, lỗi ép phun PP vẫn xuất hiện thường xuyên, đặc biệt khi thay đổi nguyên liệu, màu, khuôn, máy ép hoặc điều kiện sản xuất.

Những lỗi ép phun PP phổ biến nhất gồm short shot (thiếu nhựa), bavia, cong vênh, co rút, sink mark (vết lõm), weld line, cháy nhựa và sai lệch kích thước. Trong đó short shot, bavia, cong vênh, co rút và sink mark thường khiến nhà máy mất nhiều thời gian xử lý nhất.

Khó khăn không nằm ở việc nhận biết sản phẩm đang bị lỗi mà là xác định nguyên nhân lỗi ép phun PP đến từ đâu.

Cùng một hiện tượng thiếu nhựa có thể do MFI của nguyên liệu quá thấp, nhiệt độ nhựa chưa phù hợp, áp suất phun thiếu, gate quá nhỏ hoặc thoát khí khuôn không tốt. Tương tự, sản phẩm cong không nhất thiết do nguyên liệu; nguyên nhân cũng có thể nằm ở vị trí gate, cooling hoặc thiết kế sản phẩm.

Vì vậy, khi xử lý lỗi ép phun PP, không nên thay đổi thông số máy một cách ngẫu nhiên. Cần phân tích theo trình tự:

Nguyên liệu → thiết kế sản phẩm → khuôn → máy ép → thông số gia công → hệ thống làm mát.

Bài viết này tập trung vào những lỗi ép phun PP thường gặp và cách xác định nguyên nhân theo góc nhìn thực tế sản xuất.

1. VÌ SAO PP DỄ ÉP NHƯNG VẪN THƯỜNG XUYÊN PHÁT SINH LỖI?

PP là polymer bán kết tinh có khả năng chảy tốt và được sử dụng rộng rãi trong ép phun. Tuy nhiên, chính đặc tính kết tinh và co ngót tương đối lớn của PP cũng tạo ra nhiều vấn đề về kích thước và hình dạng sản phẩm.

Một số yếu tố ảnh hưởng trực tiếp đến lỗi ép phun PP gồm:

MFI của nguyên liệu.
Nhiệt độ nóng chảy.
Nhiệt độ khuôn.
Tốc độ phun.
Áp suất phun.
Áp suất giữ.
Thời gian giữ áp.
Thời gian làm nguội.
Kích thước gate.
Thiết kế runner.
Khả năng thoát khí.
Chiều dày thành sản phẩm.
Thiết kế rib và boss.
Vị trí gate.
Tỷ lệ nhựa tái sử dụng.
Chất độn và hệ phụ gia.

Do đó, một lỗi ép phun PP thường không có duy nhất một nguyên nhân.

Ví dụ, tăng nhiệt độ nhựa có thể giúp xử lý short shot do độ nhớt cao. Nhưng nếu nguyên nhân thực tế là khí bị nhốt ở cuối cavity thì tiếp tục tăng nhiệt độ không giải quyết tận gốc vấn đề.

Đây là lý do troubleshooting cần có trình tự.

2. NGUYÊN TẮC ĐẦU TIÊN: ĐỪNG VỘI KẾT LUẬN LỖI DO NGUYÊN LIỆU

Trong thực tế bán và hỗ trợ nguyên liệu, một tình huống khá phổ biến là nhà máy thay lô PP mới và sản phẩm xuất hiện lỗi. Khi đó, nguyên liệu thường là yếu tố đầu tiên bị nghi ngờ.

Điều này hợp lý, nhưng chưa đủ để kết luận.

Khi xuất hiện lỗi ép phun PP, nên hỏi:

Lỗi bắt đầu từ thời điểm nào?
Có đổi lot nguyên liệu không?
Có đổi masterbatch không?
Có thay tỷ lệ regrind không?
Máy có thay đổi gì không?
Khuôn vừa bảo trì hay sửa chữa không?
Thông số máy trước và sau lỗi có giống nhau không?
Nhiệt độ môi trường hoặc cooling water có thay đổi không?
Lỗi xảy ra ở tất cả cavity hay chỉ một cavity?
Sản phẩm lỗi có tập trung tại một vị trí cố định không?

Nếu chỉ một cavity bị lỗi trong khuôn nhiều cavity, khả năng nguyên nhân nằm ở khuôn hoặc cân bằng dòng chảy thường đáng kiểm tra trước.

Ngược lại, nếu toàn bộ cavity đồng thời thay đổi ngay sau khi đổi lot vật liệu thì nguyên liệu trở thành yếu tố cần được kiểm tra kỹ hơn.

Đây là cách phân tích lỗi ép phun PP hiệu quả hơn việc điều chỉnh máy liên tục.

3. SHORT SHOT – LỖI THIẾU NHỰA KHI ÉP PP

Short shot là hiện tượng cavity không được điền đầy hoàn toàn. Một phần sản phẩm bị thiếu vật liệu, thường xuất hiện ở cuối đường chảy, rib mỏng, góc xa gate hoặc khu vực khó điền đầy.

Đây là một lỗi ép phun PP rất phổ biến.

3.1. Dấu hiệu nhận biết short shot

Sản phẩm có thể:

Thiếu một góc.
Rib không đầy.
Thành sản phẩm bị mất một phần.
Cuối dòng chảy không được điền đầy.
Một số cavity đầy trong khi cavity khác thiếu.

Vị trí thiếu nhựa cung cấp rất nhiều thông tin để xác định nguyên nhân.

Nếu lỗi luôn xuất hiện ở cuối đường chảy, cần kiểm tra khả năng chảy, venting và điều kiện phun.

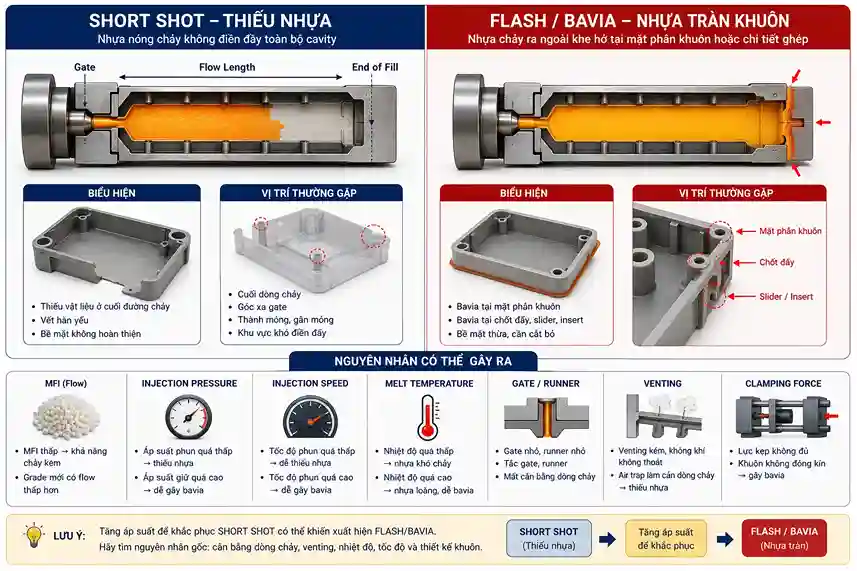

lỗi ép nhựa PP — **Short Shot và Flash – hai lỗi liên quan trực tiếp đến dòng chảy**

3.2. Nguyên nhân short shot do nguyên liệu

Một nguyên nhân đáng kiểm tra là MFI.

MFI thấp thường biểu thị vật liệu có độ chảy thấp hơn khi so sánh trong cùng điều kiện thử.

Nếu khuôn được thiết kế cho PP có MFI tương đối cao nhưng chuyển sang grade có độ chảy thấp hơn, lỗi ép phun PP dạng short shot có thể xuất hiện.

Ngoài MFI, cần kiểm tra:

Tỷ lệ filler.
Tỷ lệ GF nếu dùng PP GF.
Masterbatch.
Tỷ lệ regrind.
Sự khác biệt giữa các lot.

Đặc biệt, không nên so sánh MFI của hai vật liệu nếu điều kiện thử khác nhau.

3.3. Nguyên nhân short shot do máy và thông số

Có thể bao gồm:

Nhiệt độ barrel thấp.
Tốc độ phun thấp.
Áp suất phun thiếu.
Shot size không đủ.
Cushion không phù hợp.
Chuyển V/P quá sớm.
Nozzle bị cản trở.

Khi xử lý lỗi ép phun PP dạng short shot, nên thay đổi từng biến số một để xác định biến nào thực sự có tác động.

3.4. Nguyên nhân short shot do khuôn

Đây là phần rất dễ bị bỏ qua.

Nguyên nhân có thể gồm:

Gate quá nhỏ.
Runner quá nhỏ.
Đường chảy quá dài.
Venting không đủ.
Air trap.
Runner không cân bằng.
Gate bị cản.

Nếu khí không thoát được, dòng nhựa có thể bị chặn trước khi cavity đầy.

Trong trường hợp này, tăng áp suất quá mức đôi khi còn làm tình trạng cháy khí nghiêm trọng hơn.

3.5. Cách xử lý short shot

Có thể kiểm tra lần lượt:

Xác nhận shot size.
Kiểm tra cushion.
Kiểm tra nhiệt độ thực tế.
Điều chỉnh tốc độ phun.
Điều chỉnh áp suất.
Kiểm tra V/P transfer.
Kiểm tra gate và runner.
Kiểm tra venting.
Đối chiếu MFI của nguyên liệu.
Kiểm tra masterbatch và regrind.

Mục tiêu là xác định lỗi ép phun PP đến từ flow của vật liệu hay khả năng điền đầy của hệ thống.

4. BAVIA – FLASH KHI ÉP PHUN PP

Bavia là phần nhựa thừa xuất hiện tại đường phân khuôn, ejector, insert hoặc vị trí ghép nối của khuôn.

Đây cũng là lỗi ép phun PP rất dễ quan sát nhưng nguyên nhân có thể khá phức tạp.

4.1. Nguyên nhân do áp suất quá cao

Khi áp suất trong cavity vượt khả năng giữ kín của khuôn, nhựa có thể chảy vào khe phân khuôn.

Điều này thường liên quan đến:

Injection pressure quá cao.
Holding pressure quá cao.
V/P transfer quá muộn.
Tốc độ phun không phù hợp.

Nếu bavia bắt đầu xuất hiện sau khi tăng áp suất để xử lý short shot, cần chú ý khả năng hai lỗi có liên quan.

Đây là tình huống khá điển hình khi xử lý lỗi ép phun PP.

4.2. Nguyên nhân do nhiệt độ quá cao

Khi nhiệt độ melt tăng, độ nhớt giảm và PP dễ đi vào các khe nhỏ hơn.

Nếu khuôn đã có khe hở nhẹ, nhiệt độ quá cao có thể khiến flash xuất hiện rõ hơn.

Tuy nhiên không nên chỉ giảm nhiệt độ ngay lập tức.

Nếu giảm quá nhiều, sản phẩm có thể chuyển từ bavia sang short shot.

4.3. Nguyên nhân do khuôn

Nếu bavia chỉ xuất hiện tại một vị trí cố định, nên kiểm tra khuôn.

Có thể do:

Parting line bị mòn.
Khuôn đóng không kín.
Insert bị lệch.
Ejector có khe hở lớn.
Bề mặt khuôn bị hư hỏng.

Trong trường hợp này, thay đổi nguyên liệu sẽ không giải quyết được lỗi ép phun PP.

4.4. Nguyên nhân do lực kẹp

Clamping force không đủ cũng có thể khiến khuôn bị mở nhẹ trong quá trình injection.

Nếu projected area lớn và áp suất cavity cao, cần kiểm tra khả năng kẹp của máy.

4.5. Cách xử lý bavia

Nên kiểm tra:

Vị trí bavia.
Parting line.
Clamping force.
Injection pressure.
Holding pressure.
V/P transfer.
Melt temperature.
Tình trạng khuôn.
Độ chảy của vật liệu.

Đặc biệt, nếu đổi từ grade MFI thấp sang MFI cao và bavia xuất hiện, cần đánh giá lại processing window.

5. CONG VÊNH – WARPAGE CỦA SẢN PHẨM PP

Cong vênh là một trong những lỗi ép phun PP khó xử lý nhất vì có rất nhiều yếu tố cùng tác động.

Sản phẩm có thể đẹp ngay khi vừa ra khuôn nhưng sau vài phút hoặc vài giờ bắt đầu cong.

Đây là đặc điểm cần chú ý với PP do vật liệu có mức co và quá trình kết tinh đáng kể.

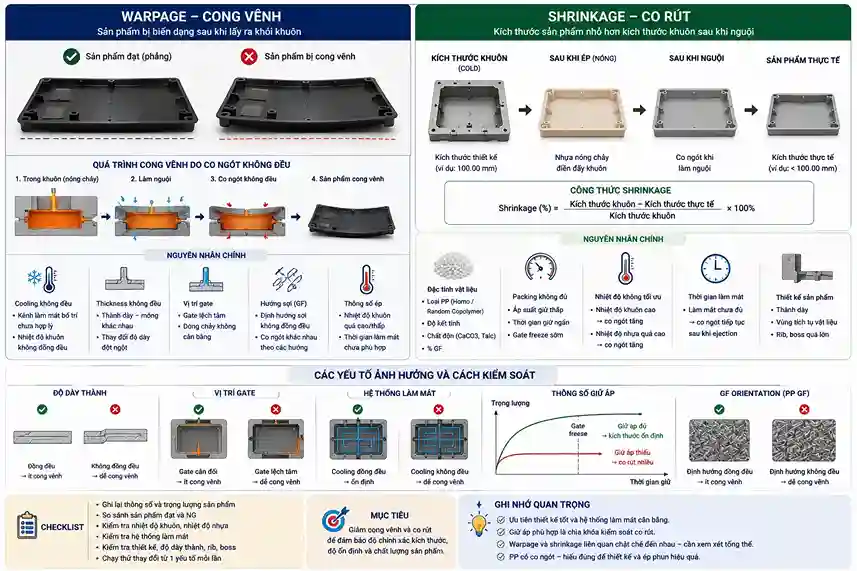

short shot PP — Warpage – Cong vênh và Shrinkage – Co rút

5.1. Vì sao PP dễ cong vênh?

Có thể hiểu đơn giản:

Co rút không đồng đều → ứng suất không cân bằng → sản phẩm biến dạng.

Nếu mặt A của sản phẩm co nhiều hơn mặt B, sản phẩm sẽ có xu hướng cong về một phía.

Đây là nền tảng để phân tích lỗi ép phun PP dạng warpage.

5.2. Thành sản phẩm không đồng đều

Một vùng dày và một vùng mỏng sẽ nguội với tốc độ khác nhau.

Vùng dày giữ nhiệt lâu hơn và có thể co khác vùng mỏng.

Nếu thiết kế sản phẩm có sự thay đổi chiều dày đột ngột, nguy cơ cong vênh tăng.

Vì vậy, xử lý lỗi ép phun PP đôi khi cần thay đổi thiết kế chứ không phải chỉ điều chỉnh máy.

5.3. Cooling không cân bằng

Nếu một phía khuôn lạnh hơn phía còn lại, tốc độ làm nguội khác nhau.

Sản phẩm có thể cong ngay cả khi tất cả thông số injection đều ổn định.

Cần kiểm tra:

Nhiệt độ nước vào.
Nhiệt độ nước ra.
Lưu lượng.
Đường cooling.
Cặn trong đường nước.
Vị trí kênh làm mát.

Cooling thường là một trong những nguyên nhân bị bỏ qua khi troubleshooting.

5.4. Vị trí gate

Gate ảnh hưởng đến hướng dòng chảy và phân bố áp suất.

Nếu gate đặt lệch hoặc đường chảy mất cân bằng, sản phẩm có thể có sự co rút không đồng đều.

Đối với PP GF, vấn đề còn phức tạp hơn vì sợi thủy tinh định hướng theo dòng chảy.

Do đó lỗi ép phun PP và lỗi ép PP GF không phải lúc nào cũng có thể xử lý bằng cùng một bộ thông số.

5.5. Cách xử lý cong vênh

Nên kiểm tra:

Thiết kế chiều dày.
Rib.
Gate.
Runner.
Cooling.
Mold temperature.
Holding pressure.
Holding time.
Cooling time.
Nhiệt độ melt.
Shrinkage của grade.

Nếu thay grade PP có shrinkage khác, kích thước và độ phẳng cũng có thể thay đổi.

6. CO RÚT – SHRINKAGE CỦA PP

Co rút không hẳn là một “lỗi” vì mọi thermoplastic đều co khi nguội. Vấn đề xuất hiện khi mức co vượt khỏi dự kiến hoặc không đồng đều.

Đây là một trong những yếu tố quan trọng nhất gây lỗi ép phun PP liên quan đến kích thước.

6.1. Vì sao PP co rút?

PP là polymer bán kết tinh.

Khi vật liệu nguội từ trạng thái nóng chảy, thể tích giảm và cấu trúc kết tinh hình thành.

Quá trình này khiến sản phẩm nhỏ hơn cavity.

Mức co thực tế phụ thuộc vào:

Grade PP.
MFI.
Copolymer/homopolymer.
Filler.
GF.
Áp suất giữ.
Nhiệt độ khuôn.
Chiều dày.
Gate.
Thời gian cooling.

Vì vậy không nên lấy một giá trị shrinkage trên internet rồi áp dụng cho tất cả PP.

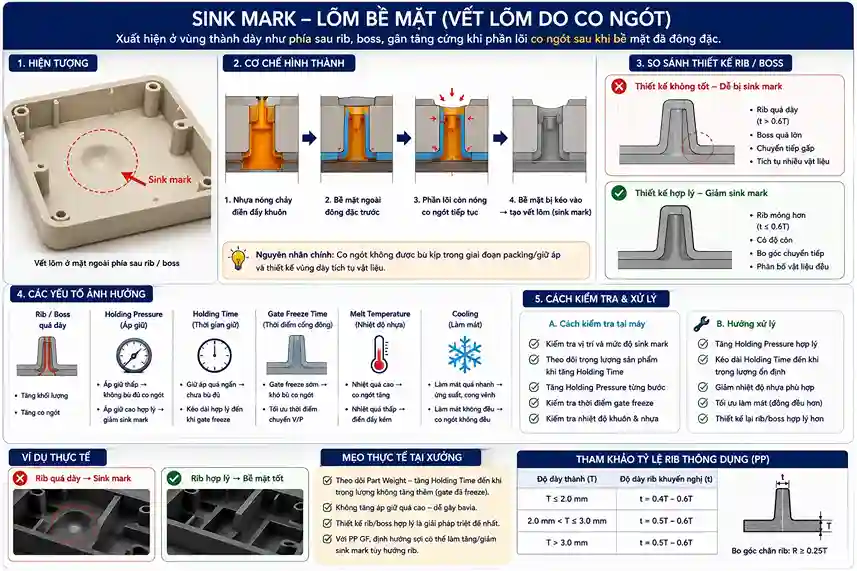

PP bị cong vênh — **Sink Mark – Lõm bề mặt tại Rib/Boss**

6.2. Áp suất giữ ảnh hưởng đến co rút

Sau giai đoạn filling, holding pressure tiếp tục bổ sung vật liệu để bù lại phần thể tích bị giảm khi nhựa nguội.

Nếu holding pressure quá thấp hoặc holding time quá ngắn, sản phẩm có thể co nhiều hơn.

Nhưng việc tăng holding vô hạn cũng không có tác dụng.

Khi gate đã đông, áp suất giữ không còn truyền hiệu quả vào cavity.

Đây là điểm quan trọng khi xử lý lỗi ép phun PP.

6.3. Filler và GF ảnh hưởng đến shrinkage

PP có talc, calcium carbonate hoặc glass fiber có thể có mức co khác PP không độn.

Đặc biệt với PP GF, độ co còn phụ thuộc vào hướng sợi.

Vì vậy khi đổi từ PP thường sang PP GF hoặc từ GF20 sang GF30, không nên mặc định sử dụng nguyên thiết kế shrinkage cũ.

6.4. Cách xử lý co rút không đúng kích thước

Nên:

Kiểm tra shrinkage trên TDS.
Đo sản phẩm sau thời gian ổn định.
Kiểm tra holding pressure.
Kiểm tra holding time.
Kiểm tra gate freeze.
Kiểm tra nhiệt độ khuôn.
Kiểm tra cooling.
So sánh lot nguyên liệu.
Đánh giá filler/GF.

Quan trọng nhất là xác định lỗi ép phun PP xuất phát từ thay đổi vật liệu hay từ điều kiện process.

7. SINK MARK – VẾT LÕM TRÊN SẢN PHẨM PP

Sink mark là hiện tượng bề mặt sản phẩm xuất hiện vùng lõm, thường nằm đối diện rib, boss hoặc khu vực thành dày.

Đây là lỗi ép phun PP rất phổ biến ở những sản phẩm có yêu cầu ngoại quan.

7.1. Vì sao sink mark xuất hiện?

Vùng dày nguội chậm hơn vùng mỏng.

Khi phần vật liệu bên trong tiếp tục co nhưng bề mặt bên ngoài đã bắt đầu đông cứng, bề mặt có thể bị kéo xuống tạo thành vết lõm.

Hiện tượng thường gặp tại:

Rib.
Boss.
Chân vít.
Vùng giao nhau giữa các thành.
Khu vực có chiều dày lớn.

7.2. Rib quá dày

Đây là nguyên nhân thiết kế rất phổ biến.

Nếu rib quá dày so với thành chính, khối lượng nhựa tại chân rib lớn và nguội chậm.

Sink mark có thể xuất hiện ở mặt đối diện.

Trong trường hợp này, tăng holding pressure có thể cải thiện một phần nhưng không phải lúc nào cũng giải quyết tận gốc lỗi ép phun PP.

Giải pháp thực sự có thể là thay đổi thiết kế rib.

7.3. Holding pressure không đủ

Nếu gate vẫn mở nhưng áp suất giữ quá thấp, lượng nhựa bù co không đủ.

Kết quả là vùng dày dễ bị lõm.

Có thể thử điều chỉnh:

Holding pressure.
Holding time.
V/P transfer.

Nhưng phải theo dõi đồng thời bavia và ứng suất sản phẩm.

7.4. Gate quá nhỏ

Gate đông quá sớm khiến packing bị gián đoạn.

Dù tăng thời gian giữ áp, nhựa cũng không thể tiếp tục đi vào cavity sau khi gate freeze.

Đây là ví dụ điển hình cho thấy lỗi ép phun PP không thể giải quyết chỉ bằng thông số máy.

7.5. Cách xử lý sink mark

Nên kiểm tra theo thứ tự:

Vị trí vết lõm.
Chiều dày thành.
Rib/boss.
Holding pressure.
Holding time.
Gate size.
Gate freeze.
Melt temperature.
Mold temperature.
Cooling.

Nếu sink mark luôn nằm đúng phía sau một boss lớn, hãy kiểm tra thiết kế trước khi đổi nguyên liệu.

8. CÁCH PHÂN BIỆT LỖI DO NGUYÊN LIỆU VÀ LỖI DO KHUÔN

Đây là phần quan trọng nhất khi xử lý lỗi ép phun PP.

Không có phương pháp nào chính xác 100% chỉ bằng quan sát, nhưng có thể thu hẹp nguyên nhân rất nhanh.

Lỗi xuất hiện ngay sau khi đổi lot nguyên liệu

Kiểm tra:

MFI.
COA.
Density nếu liên quan.
Filler.
Màu.
Moisture nếu grade có yêu cầu.
Tỷ lệ regrind.

Nếu quay lại lot cũ và lỗi biến mất trong cùng điều kiện, bằng chứng liên quan đến vật liệu mạnh hơn.

Chỉ một cavity bị lỗi

Nếu khuôn 8 cavity nhưng 7 cavity tốt và 1 cavity short shot, nguyên liệu khó là nguyên nhân duy nhất.

Nên kiểm tra runner, gate và venting của cavity đó.

Lỗi luôn xuất hiện đúng một vị trí

Ví dụ sink mark luôn nằm sau boss.

Khả năng thiết kế hoặc khuôn cần được kiểm tra.

Lỗi thay đổi mạnh khi chỉnh process

Nếu một thay đổi nhỏ về injection speed làm lỗi biến mất, processing window có thể là yếu tố chính.

Việc ghi lại các thay đổi này rất quan trọng khi phân tích lỗi ép phun PP.

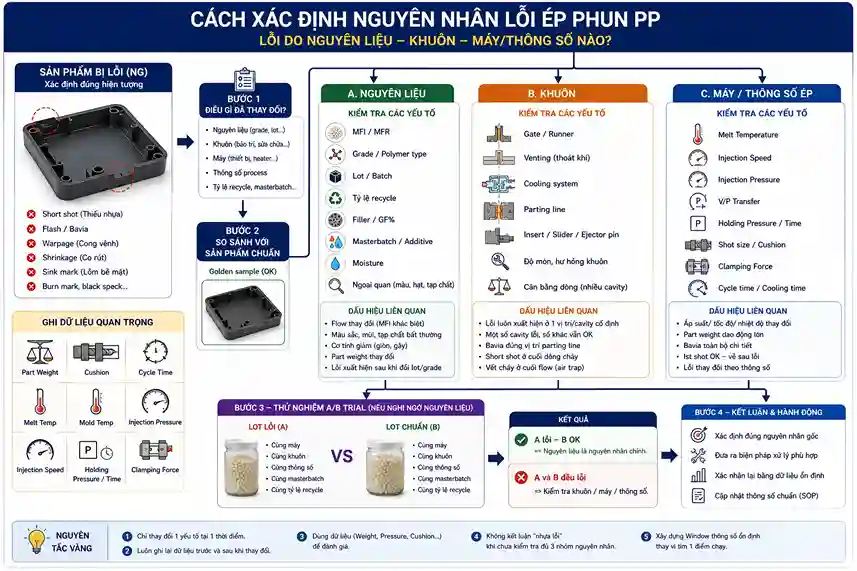

MFI nhựa PP — **Cách xác định lỗi do NHỰA, KHUÔN hay MÁY**

9. MFI ẢNH HƯỞNG THẾ NÀO ĐẾN LỖI ÉP PHUN PP?

MFI là một trong những thông số được hỏi nhiều nhất khi lựa chọn PP ép phun.

MFI cao thường giúp vật liệu dễ chảy hơn trong cùng hệ vật liệu và điều kiện đo.

Điều này có thể hữu ích với:

Thành mỏng.
Đường chảy dài.
Nhiều rib.
Khuôn nhiều cavity.

Nhưng không nên suy luận:

MFI càng cao càng tốt.

Một grade MFI quá cao so với thiết kế process có thể làm processing window thay đổi và tăng nguy cơ một số vấn đề như flash trong điều kiện khuôn/process nhất định.

Trong khi MFI quá thấp có thể góp phần gây short shot.

Vì vậy MFI phải được lựa chọn theo sản phẩm.

Khi điều tra lỗi ép phun PP, hãy so sánh MFI giữa nguyên liệu đang chạy tốt và nguyên liệu đang phát sinh lỗi, đồng thời kiểm tra điều kiện đo.

10. ẢNH HƯỞNG CỦA NHỰA TÁI NGHIỀN

Trong sản xuất, runner và sản phẩm NG thường được nghiền lại để phối với nguyên liệu mới.

Điều này có thể giảm phế liệu nhưng tỷ lệ regrind cần được kiểm soát.

Qua nhiều vòng gia công nhiệt, polymer có thể bị suy giảm tính chất. Ngoài ra regrind còn có thể chứa:

Bụi.
Tạp chất.
Masterbatch không đồng đều.
Hạt kích thước không đồng nhất.

Nếu tỷ lệ regrind thay đổi liên tục, process cũng khó ổn định.

Khi xuất hiện lỗi ép phun PP, nên ghi lại chính xác tỷ lệ virgin/regrind thay vì chỉ ghi “PP cùng loại”.

11. MASTERBATCH CŨNG CÓ THỂ LÀ NGUYÊN NHÂN

Đổi màu đôi khi khiến sản phẩm đang chạy ổn định bắt đầu xuất hiện vấn đề.

Masterbatch có carrier resin và hệ pigment riêng. Khi sử dụng tỷ lệ cao hoặc carrier không tương thích tốt, đặc tính chảy của hệ vật liệu có thể thay đổi.

Do đó khi lỗi ép phun PP xuất hiện sau khi đổi màu, cần thử:

PP không màu.
Masterbatch cũ.
Masterbatch mới.

So sánh trong cùng điều kiện sẽ giúp xác định nguyên nhân nhanh hơn.

12. PP GF CẦN ĐƯỢC XỬ LÝ KHÁC PP THƯỜNG

Nếu nguyên liệu là PP GF20, GF30 hoặc GF40, quá trình troubleshooting cần chú ý thêm đến glass fiber.

GF ảnh hưởng đến:

Flow.
Shrinkage.
Warpage.
Bề mặt.
Weld line.
Mài mòn.
Hướng cơ tính.

Đặc biệt, sự định hướng của sợi khiến vật liệu có tính dị hướng rõ hơn.

Một chi tiết PP GF30 có thể co ít theo hướng dòng chảy nhưng co khác theo hướng ngang.

Do đó khi gặp lỗi ép phun PP dạng cong vênh ở PP GF, cần kiểm tra cả hướng dòng chảy và vị trí gate.

13. BẢNG CHẨN ĐOÁN NHANH LỖI ÉP PHUN PP

Hiện tượng	Nguyên liệu cần kiểm tra	Process cần kiểm tra	Khuôn cần kiểm tra
Short shot	MFI, filler, regrind	nhiệt độ, tốc độ, áp suất, V/P	gate, runner, vent
Bavia	MFI, độ chảy	pressure, holding, nhiệt độ	parting line, clamping
Cong vênh	shrinkage, filler, GF	holding, cooling, nhiệt độ	gate, cooling, thiết kế
Co rút lớn	grade, filler	packing, holding	gate, cooling
Sink mark	shrinkage	holding, V/P	rib, boss, gate
Weld line yếu	flow, GF	melt temperature, speed	gate, vent
Cháy khí	độ chảy	tốc độ phun	venting

Bảng trên chỉ nên được sử dụng như điểm bắt đầu. Một lỗi ép phun PP vẫn có thể do nhiều yếu tố kết hợp.

14. QUY TRÌNH 7 BƯỚC XỬ LÝ LỖI ÉP PHUN PP

Thay vì chỉnh máy theo cảm giác, có thể sử dụng quy trình sau.

Bước 1: Ghi nhận lỗi

Chụp ảnh và đánh dấu chính xác vị trí.

Bước 2: Xác định thời điểm lỗi bắt đầu

Có đổi lot, máy, màu, khuôn hay process không?

Bước 3: Kiểm tra nguyên liệu

Đối chiếu:

Grade.
Lot.
COA.
MFI.
Masterbatch.
Regrind.

Bước 4: Kiểm tra khuôn

Quan sát:

Gate.
Runner.
Vent.
Cooling.
Parting line.

Bước 5: Ghi lại toàn bộ process

Không chỉ ghi nhiệt độ.

Cần ghi:

Injection speed.
Pressure.
V/P.
Holding pressure.
Holding time.
Cooling time.
Cycle time.

Bước 6: Chỉ thay đổi một nhóm biến số

Nếu cùng lúc tăng nhiệt độ, tăng pressure và tăng speed, dù sản phẩm hết lỗi cũng khó biết nguyên nhân thực sự.

Đây là một nguyên tắc rất quan trọng khi xử lý lỗi ép phun PP.

Bước 7: Xác nhận lại

Sau khi tìm được điều kiện tốt, nên chạy đủ số lượng để kiểm tra tính ổn định thay vì kết luận từ vài shot đầu tiên.

15. NHỮNG SAI LẦM THƯỜNG GẶP KHI XỬ LÝ LỖI

Thấy short shot là tăng nhiệt độ

Không phải lúc nào cũng đúng.

Nếu venting kém, tăng nhiệt độ không giải quyết nguyên nhân.

Thấy bavia là giảm áp suất

Nếu khuôn đã bị mòn tại parting line, giảm áp suất quá nhiều có thể làm sản phẩm thiếu nhựa nhưng bavia vẫn chưa được giải quyết hoàn toàn.

Thấy cong là tăng cooling time

Cooling time dài hơn có thể giúp sản phẩm cứng hơn trước khi eject, nhưng nếu cooling hai bên không cân bằng thì nguyên nhân vẫn còn.

Thấy sink mark là tăng holding

Nếu gate đã freeze, tăng thêm holding time không còn nhiều ý nghĩa.

Lỗi gì cũng đổi nguyên liệu

Đây là cách xử lý tốn thời gian.

Nguyên liệu chắc chắn có thể gây lỗi ép phun PP, nhưng khuôn và process cũng quan trọng không kém.

16. FAQ VỀ LỖI ÉP PHUN PP

Vì sao PP ép ra bị thiếu nhựa?

Có thể do MFI không phù hợp, nhiệt độ thấp, áp suất/tốc độ phun chưa đủ, gate nhỏ, runner hạn chế hoặc venting không tốt.

Vì sao PP bị bavia?

Cần kiểm tra áp suất, nhiệt độ melt, clamping force, V/P transfer và tình trạng parting line.

Vì sao PP bị cong sau khi lấy khỏi khuôn?

Nguyên nhân thường liên quan đến co rút không đồng đều, cooling, thiết kế thành, gate hoặc ứng suất dư.

Vì sao sản phẩm PP bị lõm sau rib?

Vùng rib/boss dày nguội chậm và tiếp tục co bên trong, kéo bề mặt xuống tạo sink mark.

Đổi MFI có giảm lỗi không?

Có thể, nếu nguyên nhân thực sự liên quan đến khả năng chảy. Tuy nhiên đổi MFI không thể sửa một khuôn có venting kém hoặc thiết kế gate không phù hợp.

PP GF có dễ cong hơn PP thường không?

Không thể kết luận cho mọi thiết kế. GF có thể giảm mức co nhưng lại tạo co rút dị hướng do định hướng sợi. Vì vậy warpage của PP GF cần được phân tích theo hướng dòng chảy.

Khi nào nên nghi ngờ nguyên liệu?

Khi lỗi xuất hiện đồng loạt ngay sau khi thay lot/grade và có thể tái lập bằng thử nghiệm đối chứng với nguyên liệu cũ.

Khi nào nên nghi ngờ khuôn?

Nếu lỗi chỉ xảy ra ở một cavity hoặc luôn xuất hiện tại cùng một vị trí, nên ưu tiên kiểm tra gate, runner, venting, cooling và bề mặt khuôn.

17. KẾT LUẬN

Lỗi ép phun PP không nên được xử lý bằng cách liên tục thay đổi nhiệt độ, áp suất hoặc đổi nguyên liệu cho đến khi sản phẩm tạm thời hết lỗi.

Short shot, bavia, cong vênh, co rút và sink mark đều là kết quả của mối quan hệ giữa vật liệu – sản phẩm – khuôn – máy – thông số ép – cooling.

Khi gặp lỗi ép phun PP, trước tiên hãy xác định vị trí lỗi và thời điểm lỗi bắt đầu. Sau đó đối chiếu những yếu tố vừa thay đổi.

Nếu short shot xuất hiện sau khi đổi grade, hãy kiểm tra MFI nhưng đồng thời kiểm tra gate và venting.

Nếu bavia chỉ xuất hiện tại một cạnh cố định, hãy kiểm tra parting line trước khi kết luận vật liệu quá chảy.

Nếu sản phẩm cong, hãy kiểm tra cooling, shrinkage và thiết kế dòng chảy.

Nếu sink mark nằm ngay sau rib hoặc boss, thiết kế chiều dày có thể quan trọng hơn việc tăng holding pressure.

Một quy trình troubleshooting tốt không chỉ giúp xử lý một lỗi ép phun PP hiện tại mà còn giúp nhà máy biết chính xác nguyên nhân để tránh lỗi lặp lại ở những lô sản xuất tiếp theo.

Và quan trọng hơn, khi cần đánh giá một grade PP mới, hãy so sánh bằng dữ liệu: MFI, TDS, COA, điều kiện ép và kết quả sản phẩm thực tế. Điều này đáng tin cậy hơn nhiều so với kết luận vật liệu tốt hay xấu chỉ dựa trên một lần chạy thử.

Ngoài ra có thể tham khảo thêm các bài kiến thức về các loại hạt nhựa tại PTTL Kim Phát: Blog – Hạt Nhựa & Phụ Gia Ngành Nhựa | PTTL KIM PHÁT

Nếu quý khách hàng đang tìm kiếm nguồn cung nguyên liệu nhựa hoặc cần tư vấn kỹ thuật chuyên sâu, hãy liên hệ ngay với chúng tôi.

Thông tin liên hệ:
