CÁCH CHỌN ĐỘ DÀY TẤM ABS VÀ HDPE ĐỂ HÚT ĐỊNH HÌNH

Lựa chọn độ dày tấm nhựa ảnh hưởng trực tiếp đến độ cứng, khả năng chịu tải, mức độ kéo mỏng và giá thành của sản phẩm hút chân không. Tấm quá mỏng có thể khiến góc sâu yếu, thành khay mềm hoặc sản phẩm bị biến dạng. Tấm quá dày lại làm tăng chi phí, thời gian gia nhiệt và chu kỳ sản xuất.

Vì vậy, Cách chọn độ dày tấm ABS và HDPE để hút định hình không thể chỉ dựa vào một con số cố định như 2 mm, 3 mm hay 4 mm. Xưởng cần đánh giá kích thước sản phẩm, chiều sâu khuôn, tỷ lệ kéo, hệ thống gân, yêu cầu độ cứng và độ dày tối thiểu sau tạo hình.

Bài viết này hướng dẫn Cách chọn độ dày tấm ABS và HDPE để hút định hình theo kinh nghiệm thực tế, giúp xưởng lựa chọn độ dày hợp lý trước khi lấy mẫu và sản xuất số lượng lớn.

1. KHÔNG CHỈ NHÌN VÀO ĐỘ DÀY BAN ĐẦU

Tấm 3 mm không có nghĩa mọi vị trí trên sản phẩm sau hút đều còn 3 mm. Khi được gia nhiệt và kéo phủ khuôn, vật liệu sẽ phân bố lại. Đáy khay có thể còn tương đối dày, trong khi thành và góc sâu bị mỏng đáng kể.

Ví dụ, một sản phẩm hút từ tấm 3 mm có thể còn:

• 2,5 mm tại đáy.
• 2 mm tại thành.
• 1,2 mm tại góc sâu.
• Gần 3 mm ở phần mép kẹp.

Do đó, Cách chọn độ dày tấm ABS và HDPE để hút định hình phải dựa vào độ dày tối thiểu cần duy trì tại vùng quan trọng, không chỉ dựa vào độ dày danh nghĩa của tấm.

Khi áp dụng Cách chọn độ dày tấm ABS và HDPE để hút định hình, xưởng nên đo đáy, thành, góc sâu, chân gân và vị trí lắp phụ kiện sau khi sản phẩm đã nguội ổn định.

2. ABS VÀ HDPE KHÔNG CỨNG GIỐNG NHAU

ABS thường có độ cứng và khả năng giữ form tốt hơn HDPE. HDPE mềm hơn nhưng có độ dai, khả năng chống nước và chịu va đập tốt.

Ở cùng độ dày:

• ABS thường cho thành khay cứng hơn.
• HDPE dễ uốn hơn và khó nứt khi tháo lắp.
• ABS tạo đường nét sắc hơn.
• HDPE phù hợp với bề mặt mờ, vân chống trượt.
• ABS dễ dán và sơn hơn.
• HDPE kháng nhiều hóa chất tốt hơn.

Vì vậy, Cách chọn độ dày tấm ABS và HDPE để hút định hình phải xét đến đặc tính của từng vật liệu. Không nên lấy độ dày đang dùng cho ABS rồi áp dụng trực tiếp cho HDPE.

Trong một số sản phẩm, Cách chọn độ dày tấm ABS và HDPE để hút định hình có thể dẫn đến việc sử dụng HDPE dày hơn ABS để đạt độ cứng tương đương. Tuy nhiên, không có một tỷ lệ tăng cố định cho mọi thiết kế.

3. KÍCH THƯỚC SẢN PHẨM

Sản phẩm càng lớn càng dễ bị rung hoặc võng nếu thiếu độ dày và gân tăng cứng. Tuy nhiên, chiều dài và chiều rộng không phải là hai yếu tố duy nhất.

Một khay dài nhưng nông và có nhiều gân có thể cứng hơn một khay nhỏ nhưng sâu, thành đứng và có nhiều hốc.

Khi thực hiện Cách chọn độ dày tấm ABS và HDPE để hút định hình, cần xem xét:

• Diện tích bề mặt phẳng.
• Khoảng cách giữa các gân.
• Số điểm đỡ.
• Vị trí chịu tải.
• Chiều cao thành.
• Cách cầm và vận chuyển.
• Nhiệt độ sử dụng.
• Khả năng xếp chồng.

Vì vậy, Cách chọn độ dày tấm ABS và HDPE để hút định hình không nên sử dụng bảng độ dày chỉ dựa trên chiều dài sản phẩm. Hình học ba chiều và khả năng chịu lực mới là yếu tố quyết định.

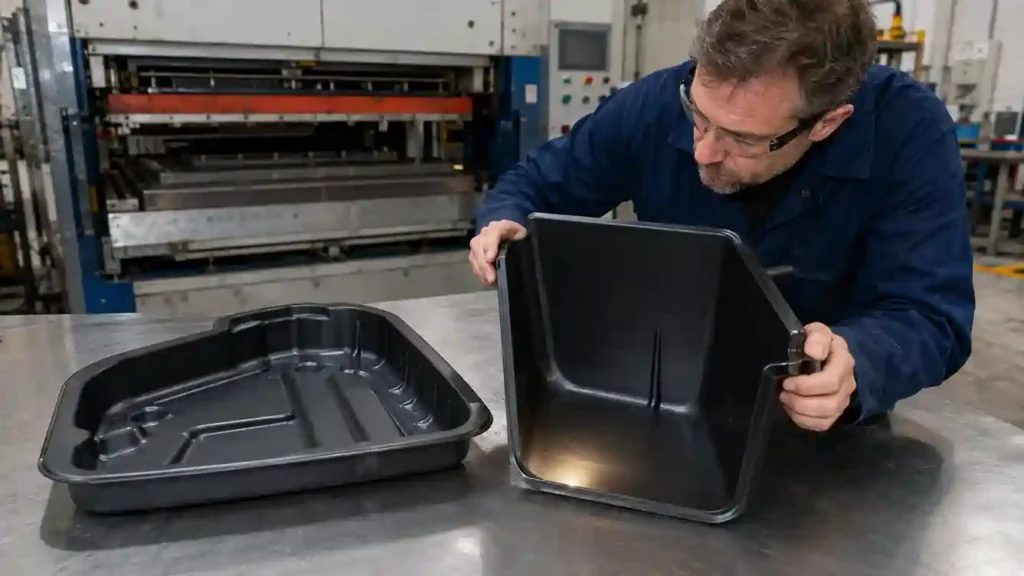

4. CHIỀU SÂU KHUÔN VÀ TỶ LỆ KÉO

Khuôn càng sâu, tấm càng phải giãn nhiều để phủ toàn bộ bề mặt. Thành dài, góc nhỏ và hốc sâu là những vị trí có nguy cơ bị kéo mỏng.

Có thể tham khảo công thức:

Tỷ lệ kéo diện tích = Diện tích bề mặt sau tạo hình / Diện tích tấm tham gia tạo hình

Tỷ lệ kéo càng lớn thì khả năng giảm độ dày càng cao. Tuy nhiên, công thức chỉ cho biết mức kéo trung bình, không xác định được chính xác vùng mỏng nhất.

Trong Cách chọn độ dày tấm ABS và HDPE để hút định hình, tỷ lệ kéo được dùng để lựa chọn khoảng độ dày thử nghiệm. Sau đó, xưởng vẫn phải hút thử và đo sản phẩm.

Nếu khuôn có chiều sâu lớn, Cách chọn độ dày tấm ABS và HDPE để hút định hình cần kết hợp với tiền kéo, phân vùng nhiệt hoặc plug assist. Chỉ tăng độ dày chưa chắc giải quyết được hiện tượng mỏng tại góc.

5. CÔNG THỨC ƯỚC LƯỢNG ĐỘ DÀY

Có thể ước lượng độ dày trung bình theo công thức:

Độ dày trung bình sau hút ≈ Độ dày tấm ban đầu × Diện tích tấm tham gia tạo hình / Diện tích bề mặt sản phẩm

Ví dụ:

• Diện tích tấm tham gia tạo hình: 1 m².
• Diện tích bề mặt sản phẩm: 1,5 m².
• Tấm ban đầu: 3 mm.

Độ dày trung bình lý thuyết sẽ khoảng 2 mm.

Tuy nhiên, góc sâu có thể mỏng hơn đáng kể. Vì thế, Cách chọn độ dày tấm ABS và HDPE để hút định hình không nên dựa hoàn toàn vào kết quả tính toán trung bình.

Công thức chỉ hỗ trợ Cách chọn độ dày tấm ABS và HDPE để hút định hình trong giai đoạn ban đầu. Độ dày chính thức phải được xác nhận trên sản phẩm thực tế.

6. YÊU CẦU ĐỘ CỨNG CỦA SẢN PHẨM

Độ cứng không chỉ phụ thuộc vào độ dày mà còn liên quan đến vật liệu và thiết kế hình học.

Các yếu tố ảnh hưởng gồm:

• Mô đun của ABS hoặc HDPE.
• Độ dày thành.
• Chiều cao thành.
• Hướng và chiều cao gân.
• Khoảng cách giữa các điểm đỡ.
• Diện tích phẳng.
• Nhiệt độ sử dụng.
• Thời gian chịu tải.

Trong Cách chọn độ dày tấm ABS và HDPE để hút định hình, xưởng nên xem xét bổ sung gân trước khi tăng toàn bộ độ dày. Một hệ thống gân phù hợp có thể tăng độ cứng đáng kể mà không làm sản phẩm quá nặng.

Đối với HDPE, Cách chọn độ dày tấm ABS và HDPE để hút định hình cần chú ý nhiều hơn đến gân và điểm đỡ vì HDPE thường mềm hơn ABS ở cùng độ dày.

7. YÊU CẦU CHỊU TẢI

Sản phẩm phải chịu tải cần được đánh giá theo tải phân bố, tải tập trung và tải dài hạn.

Một vật nặng đặt trên diện tích nhỏ có thể làm đáy khay lõm dù tổng tải không quá lớn. Trong môi trường nóng, sản phẩm cũng có thể mềm hơn và biến dạng theo thời gian.

Khi áp dụng Cách chọn độ dày tấm ABS và HDPE để hút định hình, cần xác định:

• Tải trọng tối đa.
• Diện tích tiếp xúc.
• Vị trí điểm đỡ.
• Nhiệt độ sử dụng.
• Thời gian chịu tải.
• Mức biến dạng cho phép.
• Tần suất va đập.
• Số lần tái sử dụng.

Sau khi chọn mẫu theo Cách chọn độ dày tấm ABS và HDPE để hút định hình, cần thử tải trên sản phẩm hoàn chỉnh thay vì chỉ kiểm tra tấm phẳng.

8. BÁN KÍNH GÓC VÀ THÀNH KHUÔN

Góc quá sắc làm tấm bị kéo mỏng và tập trung ứng suất. Dù tăng độ dày ban đầu, góc vẫn có thể là vùng yếu nếu hình học khuôn không được điều chỉnh.

HDPE thường phù hợp với góc bo tương đối lớn. ABS tạo đường nét sắc hơn nhưng vẫn cần bán kính đủ để vật liệu phân bố đều.

Trong Cách chọn độ dày tấm ABS và HDPE để hút định hình, bán kính phải được xem xét cùng với:

• Độ sâu khuôn.
• Hướng kéo.
• Độ dày tấm.
• Khuôn âm hay khuôn dương.
• Yêu cầu ngoại quan.
• Vị trí góc.
• Khả năng tiền kéo.

Nếu một góc liên tục bị mỏng, Cách chọn độ dày tấm ABS và HDPE để hút định hình nên ưu tiên kiểm tra bán kính và quá trình tấm tiếp xúc với khuôn trước khi tăng độ dày.

9. PHÂN VÙNG NHIỆT

Vùng tấm nóng hơn sẽ mềm và dễ bị kéo hơn. Vùng lạnh hơn giữ được độ dày nhưng có thể không bám sát khuôn.

Phân vùng nhiệt hợp lý giúp:

• Đưa nhiều vật liệu vào vùng sâu.
• Hạn chế kéo mỏng góc.
• Giảm võng giữa tấm.
• Cân bằng hai thành đối diện.
• Giữ bề mặt vân.
• Giảm màng nhện.
• Tăng độ ổn định giữa các chu kỳ.

Do đó, Cách chọn độ dày tấm ABS và HDPE để hút định hình chỉ nên được chốt sau khi chương trình gia nhiệt đã được tối ưu tương đối.

Nếu nhiệt chưa ổn định, việc so sánh mẫu trong Cách chọn độ dày tấm ABS và HDPE để hút định hình có thể cho kết quả sai vì độ dày phân bố khác nhau giữa các chu kỳ.

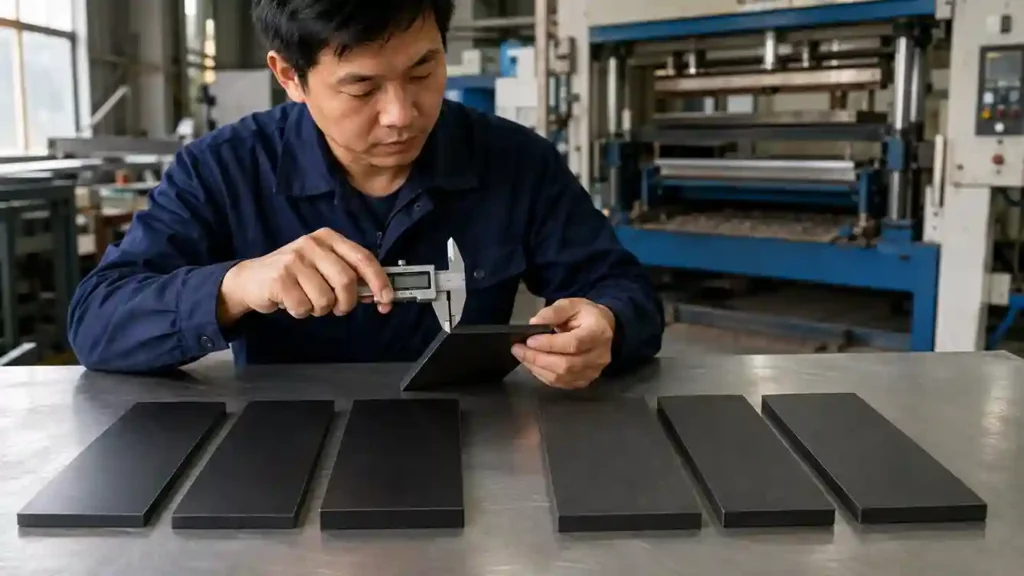

10. DUNG SAI TẤM ĐẦU VÀO

Tấm danh nghĩa 3 mm không có nghĩa mọi vị trí đều đạt chính xác 3 mm. Tấm đùn luôn có dung sai nhất định.

Xưởng nên đo:

• Giữa tấm.
• Hai mép.
• Nhiều điểm theo chiều ngang.
• Nhiều điểm theo chiều dọc.
• Nhiều tấm trong cùng lô.
• Các lô sản xuất khác nhau.

Trong Cách chọn độ dày tấm ABS và HDPE để hút định hình, cần tính theo giá trị nhỏ nhất có thể xuất hiện trong phạm vi dung sai. Nếu sản phẩm đang chạy sát giới hạn, một vùng tấm mỏng hơn cũng có thể làm tỷ lệ lỗi tăng.

Khi đặt hàng theo Cách chọn độ dày tấm ABS và HDPE để hút định hình, cần thống nhất độ dày danh nghĩa, dung sai, kích thước, khối lượng và phương pháp kiểm tra.

11. TẤM NGUYÊN SINH VÀ TẤM CÓ TÁI SINH

Tấm có nguyên liệu tái sinh vẫn có thể sử dụng nếu nguồn nguyên liệu và công thức được kiểm soát. Tuy nhiên, sự dao động giữa các lô có thể ảnh hưởng đến:

• Độ bền nóng.
• Tốc độ võng.
• Khả năng kéo sâu.
• Độ cứng.
• Độ dai.
• Độ co ngót.
• Mùi.
• Màu sắc.
• Khả năng chịu va đập.

Trong Cách chọn độ dày tấm ABS và HDPE để hút định hình, không nên tăng độ dày để che giấu nguyên liệu tái sinh không ổn định. Tấm dày hơn không xử lý được tạp chất hoặc nhiễm polymer khác.

Nếu dùng tấm nhiều lớp, Cách chọn độ dày tấm ABS và HDPE để hút định hình phải tính đến độ dày lớp bề mặt, lớp lõi và độ bám giữa các lớp.

12. CÓ NÊN TĂNG ĐỘ DÀY KHI GÓC BỊ MỎNG?

Tăng độ dày có thể giúp cải thiện, nhưng không nên là giải pháp đầu tiên.

Trước khi tăng tấm, cần kiểm tra:

1. Bán kính góc.
2. Phân vùng nhiệt.
3. Thời gian gia nhiệt.
4. Mức chân không.
5. Lỗ hút.
6. Trình tự tiếp xúc khuôn.
7. Khả năng tiền kéo.
8. Nhu cầu sử dụng plug assist.
9. Độ đồng đều của tấm.
10. Grade nguyên liệu.

Nếu tăng từ 3 mm lên 4 mm, lượng nguyên liệu tăng khoảng 33% khi kích thước tấm không đổi. Vì vậy, Cách chọn độ dày tấm ABS và HDPE để hút định hình cần tính cả hiệu quả cải thiện và chi phí phát sinh.

Nguyên tắc của Cách chọn độ dày tấm ABS và HDPE để hút định hình là tìm nguyên nhân kéo mỏng trước, sau đó mới quyết định có cần tăng toàn bộ độ dày hay không.

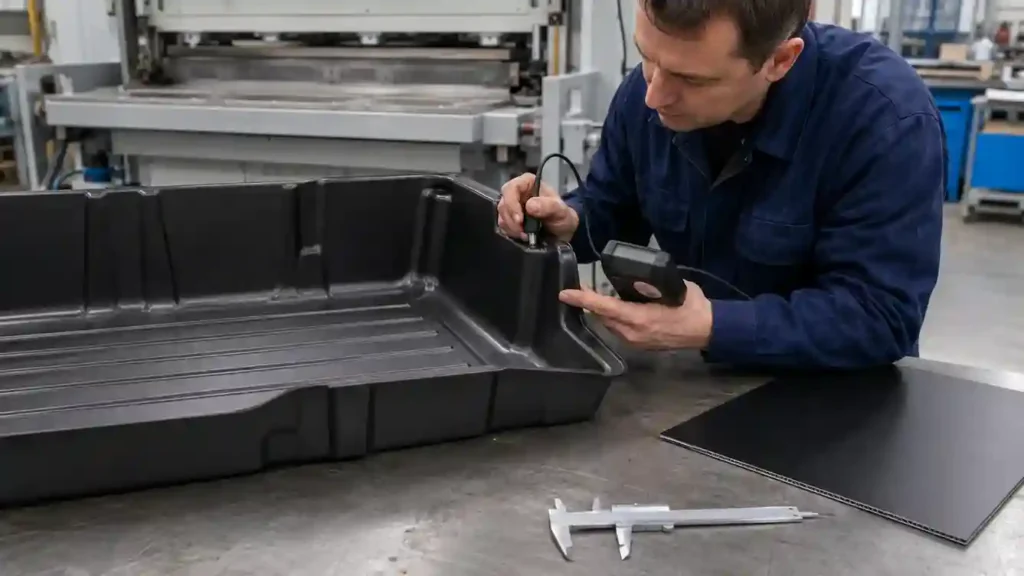

13. PHƯƠNG PHÁP ĐO SAU TẠO HÌNH

Độ dày sản phẩm có thể được kiểm tra bằng:

• Thước cặp tại mép.
• Panme tại vị trí tiếp cận được.
• Thiết bị đo độ dày siêu âm.
• Cắt mẫu trong giai đoạn thử khuôn.
• Thiết bị đo chuyên dụng cho nhựa.

Nên lập sơ đồ điểm đo cố định gồm:

• Tâm đáy.
• Bốn góc.
• Giữa thành.
• Chân gân.
• Đỉnh gân.
• Hốc sâu nhất.
• Vị trí lắp ráp.
• Vùng chịu tải.
• Mép cắt.

Trong Cách chọn độ dày tấm ABS và HDPE để hút định hình, không nên chỉ ghi độ dày trung bình. Cần báo rõ độ dày nhỏ nhất và vị trí đo.

Bản đồ độ dày giúp Cách chọn độ dày tấm ABS và HDPE để hút định hình chính xác hơn vì xưởng có thể đối chiếu vùng mỏng với thiết kế khuôn và chương trình nhiệt.

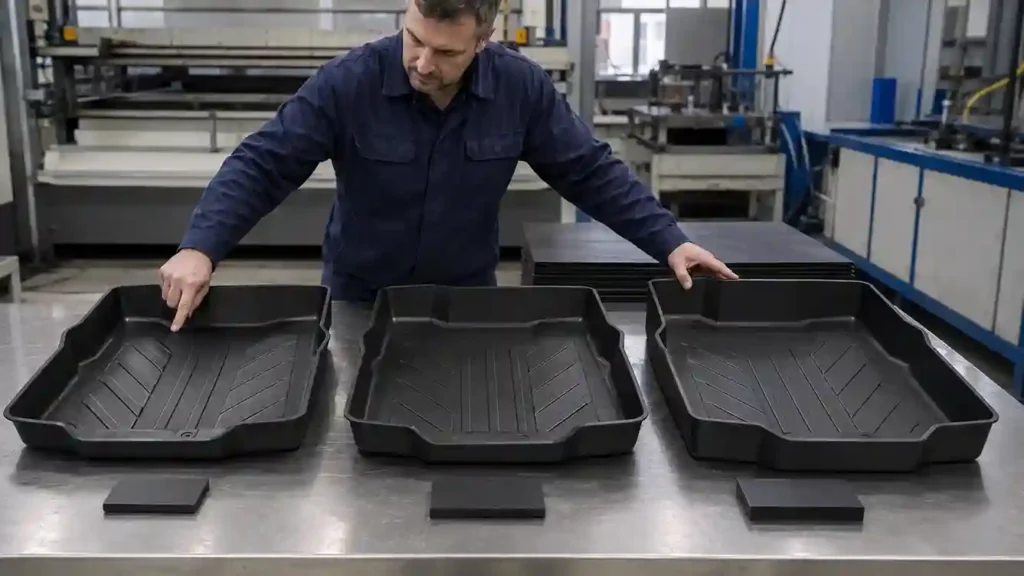

14. NÊN THỬ HAI HOẶC BA MỨC ĐỘ DÀY

Trước khi đặt hàng lớn, nên thử ít nhất hai mức độ dày. Với dự án quan trọng, thử ba mức sẽ giúp so sánh rõ hơn.

Có thể lựa chọn:

• Mức thấp hơn dự kiến.
• Mức dự kiến.
• Mức cao hơn dự kiến.

Mỗi mức cần được đánh giá theo:

• Độ dày vùng mỏng nhất.
• Độ cứng.
• Trọng lượng.
• Thời gian gia nhiệt.
• Thời gian làm nguội.
• Khả năng tháo khuôn.
• Khả năng cắt.
• Tỷ lệ lỗi.
• Chi phí mỗi sản phẩm.

Đây là phương pháp thực tế nhất để xác nhận Cách chọn độ dày tấm ABS và HDPE để hút định hình trước khi sản xuất số lượng lớn.

Khi thử mẫu cho Cách chọn độ dày tấm ABS và HDPE để hút định hình, phải sử dụng cùng grade, màu sắc, cấu trúc tấm, khuôn và phương pháp kiểm tra.

15. QUY TRÌNH CHỌN ĐỘ DÀY ĐỀ XUẤT

Bước 1: Thu thập thông tin sản phẩm

Xác định kích thước, chiều sâu, tải trọng, độ cứng và môi trường sử dụng.

Bước 2: Chọn ABS hoặc HDPE

Chọn ABS nếu ưu tiên độ cứng, ngoại quan và khả năng dán. Chọn HDPE nếu ưu tiên độ dai, chống nước và kháng hóa chất.

Bước 3: Đánh giá tỷ lệ kéo

Tính diện tích bề mặt và đánh dấu vùng có nguy cơ bị mỏng.

Bước 4: Chọn khoảng độ dày thử

Lựa chọn hai hoặc ba mức gần với dự đoán.

Bước 5: Tối ưu chương trình nhiệt

Không dùng cùng thời gian và công suất cho mọi độ dày.

Bước 6: Hút nhiều chu kỳ

Một sản phẩm đạt chưa chứng minh quy trình ổn định.

Bước 7: Đo và thử chức năng

Đo bản đồ độ dày, thử tải, uốn, va đập và lắp ráp.

Quy trình này giúp Cách chọn độ dày tấm ABS và HDPE để hút định hình có cơ sở rõ ràng thay vì dựa vào cảm giác.

16. CÂU HỎI THƯỜNG GẶP

Tấm ABS 2 mm có hút được khay ô tô không?

Có thể, nhưng phải xem kích thước, chiều sâu, thiết kế gân và độ dày góc sau hút.

Tấm HDPE có phải luôn dày hơn ABS không?

Không. Một số sản phẩm cần HDPE dày hơn để đạt độ cứng, nhưng thiết kế gân tốt có thể giảm nhu cầu tăng độ dày.

Vì sao tấm 3 mm nhưng góc sau hút còn rất mỏng?

Vì vật liệu bị kéo giãn. Góc sâu, bán kính nhỏ hoặc vùng quá nóng thường bị mỏng nhiều hơn.

Tăng độ dày có xử lý được cong vênh không?

Không chắc. Cong vênh còn liên quan đến nhiệt, làm nguội, độ co ngót và sự chênh lệch độ dày.

Có nên chọn tấm dày nhất để an toàn không?

Không. Tấm quá dày làm tăng giá, trọng lượng và chu kỳ. Mục tiêu là chọn độ dày kinh tế nhất vẫn đáp ứng tiêu chuẩn.

Những câu hỏi trên cho thấy Cách chọn độ dày tấm ABS và HDPE để hút định hình phải được xác nhận bằng dữ liệu thực tế, không nên dùng một con số chung cho mọi sản phẩm.

17. KẾT LUẬN

Cách chọn độ dày tấm ABS và HDPE để hút định hình cần dựa trên kích thước, chiều sâu khuôn, tỷ lệ kéo, bán kính góc, yêu cầu độ cứng, khả năng chịu tải và độ dày tối thiểu tại vùng chức năng.

ABS thường phù hợp khi sản phẩm cần độ cứng, giữ form, đường nét rõ và khả năng dán tốt. HDPE phù hợp khi cần độ dai, chống nước, chịu va đập và kháng nhiều hóa chất.

Nếu sản phẩm bị mỏng tại góc, xưởng nên kiểm tra khuôn, phân vùng nhiệt, chân không, tiền kéo và plug assist trước khi tăng độ dày. Việc tăng tấm chỉ nên thực hiện khi mang lại cải thiện rõ ràng.

Trước khi đặt hàng lớn, nên thử hai hoặc ba mức độ dày, chạy nhiều chu kỳ, đo vùng mỏng nhất và thử sản phẩm trong điều kiện sử dụng thực tế.

Tóm lại, Cách chọn độ dày tấm ABS và HDPE để hút định hình chính xác nhất phải được xác nhận trên đúng grade, đúng máy và đúng khuôn. Mục tiêu không phải chọn tấm dày nhất mà là chọn độ dày phù hợp nhất để sản phẩm đạt chất lượng với chi phí hợp lý.
